由于对冲结构的着火是在有温度梯度、浓度梯度存在条件下的着火，是研究输运对着火影响的理想实验装置。其实验装置实物图和示意图如下所示。

实验台架实物图

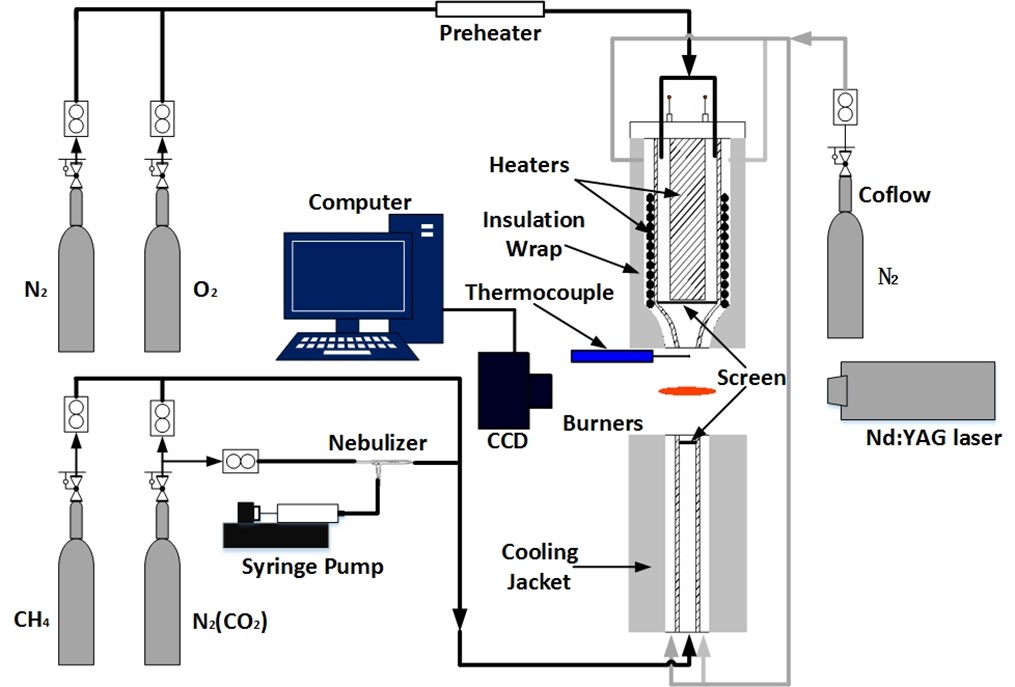

实验台架示意图

它主要由以下四个部分组成：

1.供气系统：主要由高压气瓶供气，通过质量流量计精确控制气体流量。示踪粒子硅油由注射泵控制流量，通过一个喷嘴由一路气体携带，从下燃烧器流出。

2.加热对冲燃烧器：由上下同轴的燃烧器组成，上燃烧器中有加热元件，使气体达到燃料的着火温度，下燃烧器有冷却装置，使下燃烧器气体出口温度保持室温。

3.光学测量系统：主要激光器，CCD相机，同步器和电脑组成。用于燃料侧流场信息的捕捉，测定中心轴线的气体拉伸率。

4.测温仪器：主要由裸露的极细的热电偶和显示温度的电子仪表组成，主要用于测量燃料的着火温度。
